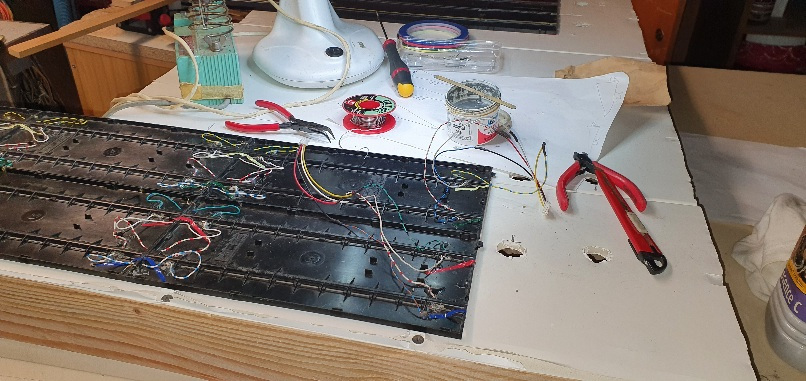

Cablage des rails

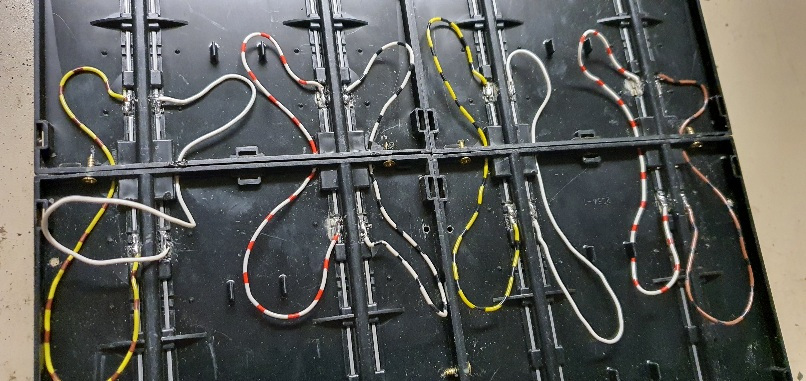

Les rails Jouef ayant la particularité d'avoir des mauvais contacts, j'ai voulu assurer le coup avec des fils electrique soudés sur chaque rail. Un raccordement de deux rails de deux voies nécessite donc quatre fils avec huit soudures. Les soudures sont réalisées avec de la pâte à étamer préalablement déposée sur le métal sous les rails.

C'est un travail laborieux mais c'est efficace à long terme.

Passage des câbles

Des trous de 1,5 mm ont été réalisés également dans les bords verticaux des rails pour le passage des câbles. Ceci pour éviter que les fils provoquent une sur epaisseur sous les rails.

Fixation des rails

Les rails sont fixé entre eux par des vis de 6 mm x 2. Des trous on été préalablement réalisés dans les bords verticaux des rails avec un Forêt de 1 mm. Ces fixations sont donc invisible une fois le rail en place.
